PVP柱塞泵采用的是斜盘直轴结构

        PVP柱塞泵是一种大流量、高性能的变量直轴式柱塞泵。在汽轮机DEH控制系统中，它作为高压供油装置中的主要动力元件，可为系统提供稳定、充足的液压动力油。

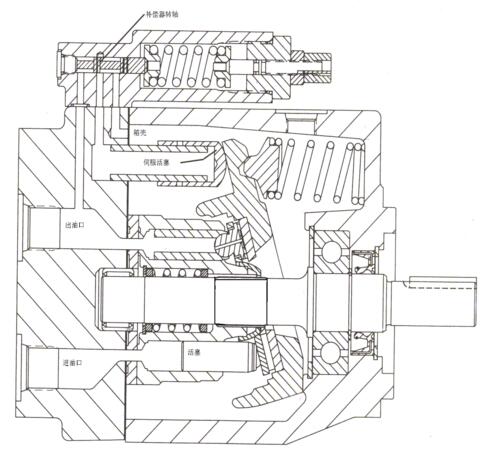

        泵中的缸体由驱动轴通过电机驱动，装在缸体孔中的柱塞连着柱塞滑靴和滑靴压板，所以滑靴顶在斜盘上。当缸体转动时，柱塞滑靴沿斜盘滑动，使柱塞沿平行于缸体的旋转轴线作往复运动。配流盘上的油口布置成当柱塞被拉出时掠过进口，当柱塞被推入时掠过出口。泵的排量取决于柱塞的尺寸、数量及行程。而柱塞行程则取决于斜盘倾角。改变斜盘倾角可加大或减小柱塞行程。斜盘倾角可用下述任何一种方法调整，如手动控制、伺服控制、压力补偿控制及负载传感加限压器控制等。图1所示即为压力补偿器控制的泵。
