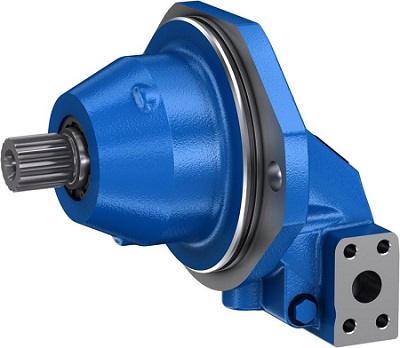

力士乐轴向柱塞固定电机 A2FE系列70安装说明介绍

力士乐轴向柱塞泵安装说明

一般

• 在调试和运行期间，轴向柱塞单元必须充满液压油和空气。在相对较长的静止之后也必须观察到这一点，因为轴向活塞单元可以通过液压管路排回到储液器。

• 必须通过最高可用排放口（T 1，T 2）将壳体中的壳体排放流体引导至储存器。

• 如果共用排水管用于多个装置，请确保不超过相应的壳体压力。共用排放管路的尺寸必须确保在任何运行条件下，特别是冷启动时，不超过所有连接单元的最大允许壳体压力。如果无法做到这一点，必须根据需要铺设单独的储层管线。

• 为了获得有利的噪声值，应使用弹性元件将所有连接线分离，并避免上部储存装置。

• 在所有操作条件下，排放管线必须在最低液位以下流入油箱。

注意

“轴向上”安装位置是不允许的..

安装位置

请参阅以下示例1至6。

可根据要求提供更多安装位置。推荐安装位置：1和2。

水箱以下安装（标准）

如果轴向柱塞单元安装在油箱外的最低液位以下，则油箱下方安装即将到位。

水库以上安装

储存器上方的安装意味着轴向活塞单元安装在储存器的最小液位之上。

注意

• 连接F是外部管道的一部分，必须在客户端提供，以简化填充和排放。

一般项目规划说明

• 轴向柱塞单元设计用于开放和闭合回路。

• 轴向柱塞单元的项目规划，安装和调试需要合格的技术人员参与。

• 在使用轴向柱塞单元之前，请仔细阅读相应的使用说明书。如有必要，请向博世力士乐索取。

• 在完成设计之前，请索取绑定安装图。

• 必须遵守指定的数据和注释。

• 保存：我们的轴向柱塞单元标配防腐保护，最长可达12个月。如果需要更长时间的防腐保护（最长24个月），请在下订单时以明文形式说明。保存时间在最佳储存条件下有效。这些条件的细节可以在数据表90312或说明书中找到。

• 并非所有版本的产品都已获准用于符合ISO 13849的安全功能。如果您需要可靠性参数（例如MTTF D）以确保功能安全，请咨询博世力士乐的负责人。

• 在液压系统中设置减压阀。

• 请遵守说明手册中有关连接螺纹和其他螺纹接头的拧紧扭矩的说明。

• 必须遵守说明手册中关于端口螺纹和其他螺纹接头的紧固扭矩的说明。

• 端口和紧固螺纹设计用于允许的最大压力p max（参见说明手册）。机器或系统制造商必须确保连接元件和管路符合指定的操作条件（压力，流量，液压油，温度）和必要的安全系数。

• 工作端口和功能端口仅用于容纳液压管路。
